Устройство и ремонт паяльника

25 сентября 2015
Просмотров: 4238

Устройство паяльника позволяет осуществлять скрепление металлических компонентов при помощи использования припоя. Припой представляет собой металл или сплав, который имеет показатель температуры плавления ниже, нежели у металлов, соединяемых между собой при помощи припоя. Для проведения пайки используются сплавы, изготовленные на основе олова, помимо этого в состав сплава входят свинец, медь, никель и некоторые другие металлы. Разогреваемый до температуры плавления сплав заполняет зазоры между заготовками, а после застывания сплав скрепляет спаиваемые детали.

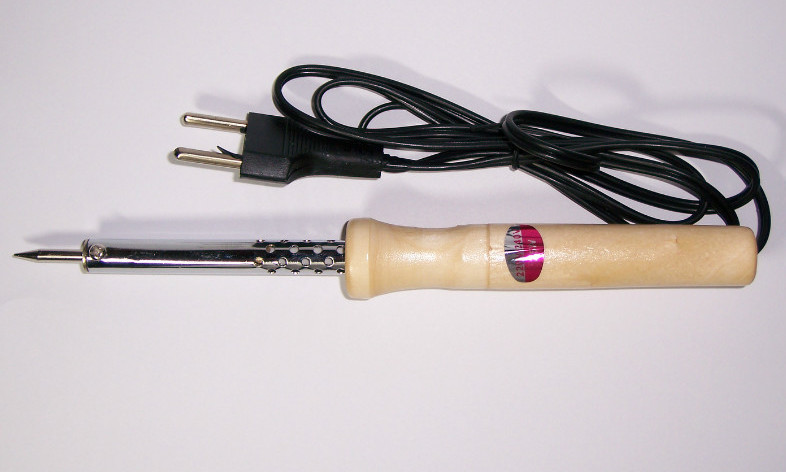

Паяльная станция

С помощью паяльника можно скреплять металлические детали.

Разновидности оборудования для пайки

Существует несколько различных видов инструмента для осуществления процесса пайки. Наиболее распространенными разновидностями приборов являются следующие:

  • инструменты, оснащенные нихромовым нагревателем;
  • инструмент с керамическим нагревателем;
  • приборы с индукционным нагревателем;
  • инструмент с импульсным нагревателем;
  • газовые инструменты;
  • устройства с аккумуляторным питанием;
  • термовоздушные и инфракрасные паяльные установки.
Паяльник с керамическим нагревателем

Паяльник с керамическим нагревателем имеет более быстрый нагрев.

Приборы с нагревателями, изготовленными из нихромовой проволоки, работают при пропускании переменного или постоянного тока. Этот тип паяльников, как правило, не имеет регуляторов нагрева. Исключение составляют небольшое количество моделей оснащаемых датчиками для контроля нагрева. В качестве температурного датчика применяется термопара.

Инструмент с керамическим нагревателем отличается тем, что нагрев осуществляется за счет подачи электропитания на контакты нагревателя, изготовленного из токопроводящей спецкерамики. Такие устройства являются более современными и обладают рядом преимуществ, основные среди которых — скорость нагрева рабочего элемента устройства и длительный срок эксплуатации. Помимо этого приспособления, имеющие керамический нагревательный элемент, оснащаются регуляторами температуры и мощности, которые имеют широкий спектр регулировки

Индукционные приспособления отличаются тем, что для разогрева инструмента применяется катушка индуктора. Наконечник устройства имеет ферромагнитное покрытие, в котором катушка создает магнитное поле с наведенным током. Нагрев наконечника осуществляется за счет действия наведенных в магнитном поле токов. При помощи изменения свойств ферромагнитного покрытия регулируется степень нагревания наконечника прибора.

Импульсные паяльники представляют собой категорию инструмента, разогрев жала которого происходит посредством воздействия на него короткого импульса тока, после нажатия кнопки пуск. Эти приборы отличаются особо быстрым нагревом наконечника инструмента.

Термовоздушные и инфракрасные станции для пайки являются специфическим оборудованием, которое применяется в работе только специалисты.

Устройство и принцип работы паяльника

Наиболее распространенными у населения типами паяльника являются приспособления, имеющие нихромовый или керамический нагреватель.

Миниатюрный низковольтный паяльник

Миниатюрный низковольтный паяльник.

Эти приспособления работают от электрического тока бытовой сети с напряжением 220 В. Устройства могут иметь различную мощность в зависимости от области применения.

Устройство паяльника, изготовленного различными производителями, может иметь незначительные отличия. Основными элементами конструкции любого электрического приспособления для пайки, работа которого основана на использовании нагревательного элемента, являются:

  • стержень;
  • нагревательный элемент;
  • жало;
  • держатель;
  • электрический шнур для запитки от бытовой электросети.

Стержень, изготовленный из красной меди, нагревается при помощи нагревателя изготовленного из нихромовой проволоки определенного сечения или токопроводящей спецкерамики. Если в устройстве паяльника используется нихромовый нагреватель, то диаметр проволоки, из которой он изготовлен, зависит от мощности прибора. Нагрев стержня осуществляется до температуры плавления припоя. В изготовлении стержня нагревательного элемента применяется медь благодаря ее высокой теплопроводности. Нагревательный элемент передает тепло жалу инструмента.

Стержневой конец паяльника является рабочей частью инструмента, как правило, конец стержня имеет клиновидную форму. По этой причине этот конец стержня получил название жало.

Стержень паяльника закрепляется в металлической трубке. Для обеспечения его изоляции от нагревательного элемента вставляемый конец обматывается в изолирующий материал. Таким материалом, используемым в устройстве паяльника, может быть стеклоткань или слюда. Нихромовая нить наматывается поверх токоизолирующего материала.

Держатель паяльника имеет в своей конструкции канал, по которому проходит сетевой шнур, подающий напряжение на нагревательный инструмент. Держатель паяльника изготавливаться может из дерева или термостойкой пластмассы.

Наиболее распространенные поломки приспособления для пайки

Перед тем как начинать ремонт паяльника определяется вид неисправности прибора.

Наиболее распространенной неисправностью встречающейся при использовании инструмента, оснащенного нихромовым или керамическим нагревательным элементом, является отсутствие нагрева медного стержня прибора. Причин возникновения такой неисправности может быть несколько. Отсутствие нагрева медного стержня может быть обусловлено:

  • выходом из строя электрической вилки прибора;
  • выходом из строя сетевого кабеля, обеспечивающего подачу электроэнергии к устройству;
  • нарушением контакта между сетевым кабелем прибора и его нагревательным элементом;
  • выходом из строя нагревательного элемента, обеспечивающего нагрев медного стержня паяльника.

Для того чтобы починить устройство для пайки потребуется наличие под рукой обычного бытового ампервольметра, который позволит определить вид неисправности, возникшей в устройстве паяльника.

Паяльник для пайки и распайки

Паяльник для пайки и распайки.

При выявлении поломки вилки сетевого шнура придется произвести ее замену. Чаще всего производители оснащают приборы, предназначенные для проведения пайки, вилками электрическими цельнолитыми пластмассовыми, которые не подлежат ремонту, так как являются неразборными. Для замены такой вилки следует ее обрезать от сетевого шнура и на ее месте установить новую разборную конструкцию.

Для выявления выхода из строя сетевого шнура следует его целостность при помощи ампервольтметра, В случае нарушения целостности токоведущего элемента шнура, такой сетевой шнур подлежит замене.

Если работа прибора связана с нарушением контакта между нагревательным элементом и сетевым шнуром, то следует разобрать паяльник и восстановить его работоспособность путем восстановления электроконтакта между этими конструктивными элементами устройства.

В случае выхода из строя нагревательного элемента прибора, он подлежит замене. Неисправность нагревательного элемента можно выявить двумя способами: при помощи использования ампервольтметра и опытным путем при исключении всех остальных типов поломок устройства.

Выбор типа паяльника для работ по пайке изделий

Выбор типа инструмента зависит полностью от его мощностных и температурных характеристик и определяется условиями эксплуатации инструмента. Помимо этого на выбор типа инструмента оказывают влияние личные пристрастия человека, который планирует работать этим инструментом. Если планируется использование прибора в условиях отсутствия электроэнергии, то следует приобретать автономные модели инструмента. Такими моделями являются приборы, работающие от аккумуляторов или газовые. Термовоздушные и инфракрасные паяльные станции следует приобретать, если планируется выполнение работ по пайке электронных плат.

Приобретение импульсного паяльника обосновано в тех случаях, когда требуется сэкономить время и нет желания ожидать пока обычных паяльник с нагревательным элементом разогреется до рабочей температуры.

Мощность приобретаемого инструмента следует подбирать в зависимости от выполняемых работ. Так, например, для выполнения работы связанной с пайкой компонентов электронных плат лучше всего подойдет инструмент имеющий мощность около 25 Вт. Более мощным инструментом следует пользоваться при проведении более объемных жестяных работ, связанных с процессом пайки.
